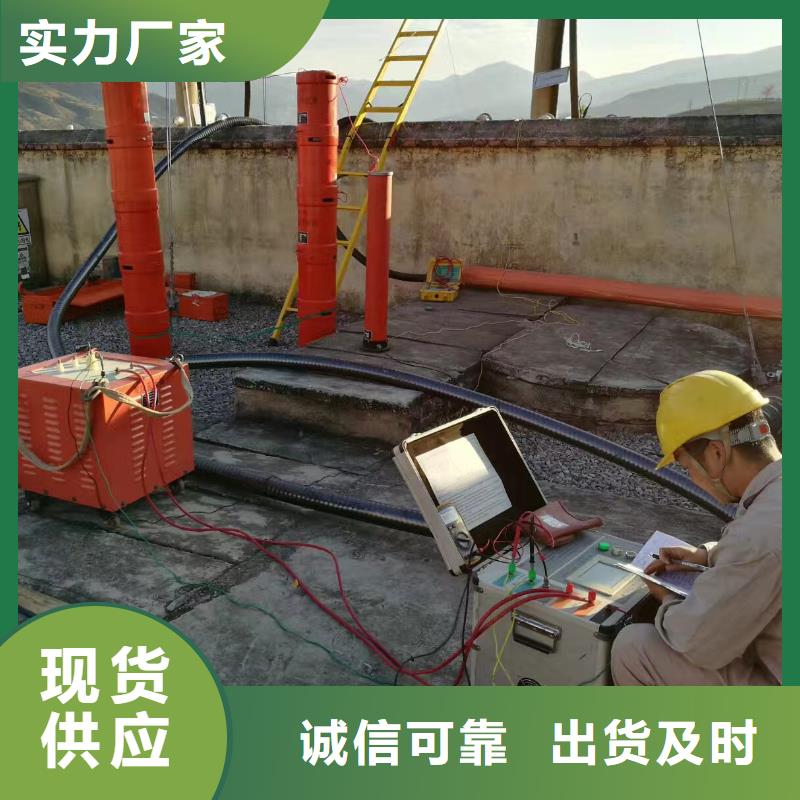

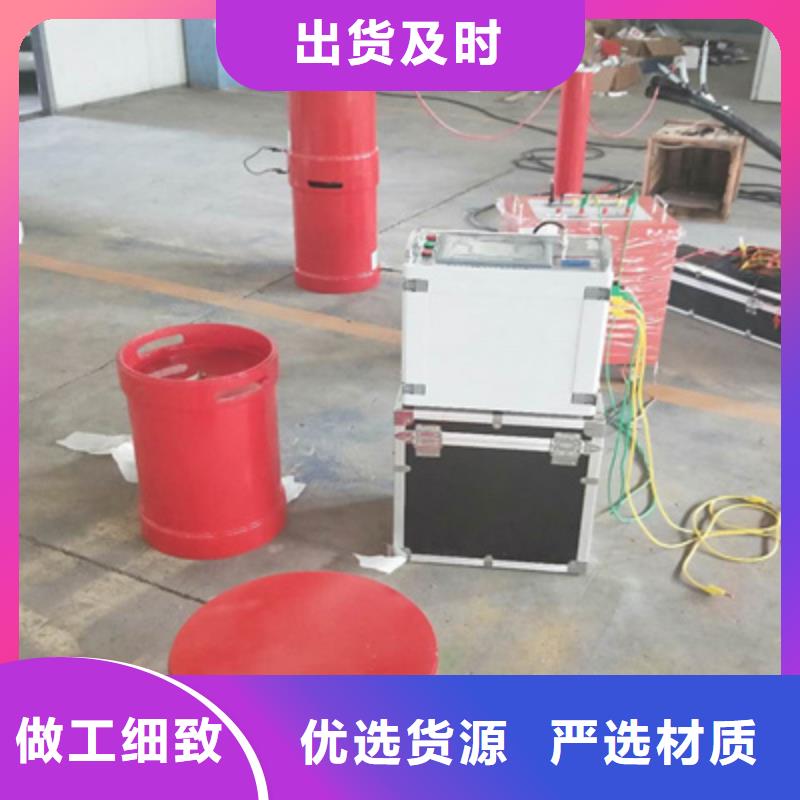

安徽变频串联谐振耐压装置?电源开关：负责计算机部分的电源供给或断开。?复位：负载失谐、变频源过热以及其它保护动作后的故障复位。?停止：发生紧急情况的应急中断按键。?分压器信号：用于接入分压器低压臂，电压100V，输入阻抗 100M。 ?接地：用于系统接地。?液晶显示器：用于系统各参数、波形、菜单等的显示。?USB：用于上传试验数据。?输入：当电源为3相220V/380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。?输出：变频电源输出至激励变压器输入。1.3.接通电源操作箱在上电后合上“电源开关”， 液晶点亮显示。注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。1.4.触摸屏显示器：调频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。

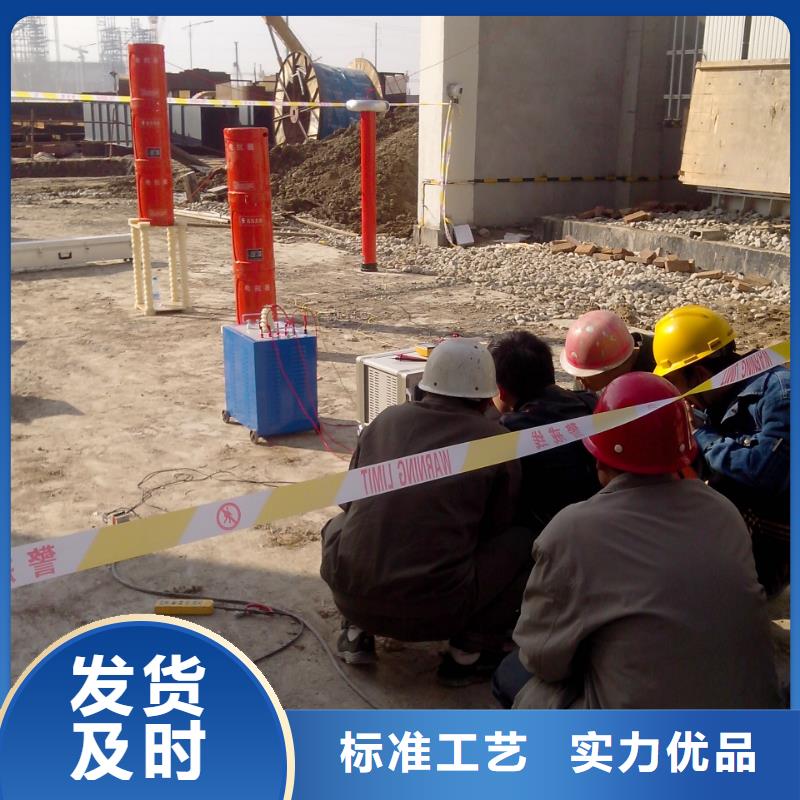

安徽变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I＝2πfCU试 ＝2π×32×0.38×10-6×52×103＝4A对应电抗器电感量 L＝1/ω2C＝65H设计六节电抗器，将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H，装置总容量为405kVA。验证：1.满足150MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联，此时电感量为L＝98＊5＝490H,试验频率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。试验电流I＝2πfCU试 ＝2π×50.8×0.02×10-6×160×103＝1A。2.满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联，此时电感量为L＝98/2＝49H,试验频率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。试验电流I＝2πfCU试 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.满足300mm2,110kV 电缆交流耐压试验，长度0.5km，电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联，此时电感量为L＝98＊3/2＝147H,试验频率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。试验电流I＝2πfCU试 ＝2π×49.6×0.07×10-6×128×103＝2.8A。结论：装置容量定为405kVA/270kV/45kV，分六节电抗器，电抗器单节为67.5kVA/45kV/1.5A/98H，使用电抗器组合能满足上述被试品的试验要求。
